Tiilimuurauskannake HK5 JA HW
Valmistajan varmentama 2 kuukautta sitten
Kestävä ja säädettävä tiilimuurauskannake energiatehokkaaseen ja turvalliseen julkisivun kiinnitykseen.
Käyttötarkoitus
Halfen HK5 -järjestelmää käytetään tiiliverhousten kannattamiseen ja niiden omanpainon siirtämiseen rakennuksen kantavaan rakenteeseen. Se soveltuu erinomaisesti sekä uudisrakentamiseen että peruskorjauksiin, joissa vaaditaan tarkkaa asennusta ja vähäistä lämmönläpäisyä.
Kuvaus
Halfen tiilimuurauskannake HK5 on suunniteltu ottamaan tiilimuurauksen omanpainon julkisivusta ja siirtämään sen rakennuksen kantavaan rakenteeseen. Tiilimuurauskannakkella on suuri kantavuus, se on energia- ja kustannustehokas verrattuna muihin ratkaisuihin. Tiilimuurauskannake voidaan asentaa HTA-CE ankkurikiskojen avulla tai jälkikiinnityksellä kemiallisilla ankkureilla tai kiilapulteilla.
Samaan järjestelmään kuuluvilla Halfen HW aukonylityspalkeilla voidaan täydentää julkisivumuurauksen kannakointia. Aukonylityspalkit on saatavilla myös kuumasinkittynä ja maalattuna.
Edut:
- CE-merkitty.
- Helppo asentaa.
- Säädettävissä kolmessa suuntaan.
- Suunnittelemme tiilikannattimet jokaista yksilöllistä projektia varten, palvelu sisältyy hintaan.
- Valmistettu ohuesta ja lujasta Duplex-teräksestä.
- Tekninen tuki.
Yleistiedot
Väri | Harmaa |
Materiaali | Teräs |
Pituus | 130 mm 150 mm 170 mm 190 mm 210 mm Valmistajan ohjeistusAnkkurin pituus |
Uniclass |
Erittelytiedot - Hiiliteräs muurauskonsolit
Luokittelutiedot | |
Materiaalit | Teräs L4. Teräs A4. Teräs A2. Teräs HCR. |
Korroosionkestävyys | Luokka 2. Ohje vaihtoehtoiseen määritykseen: Standardin EN 1993-1-4 mukaan teräslajille A2. Luokka 3. Ohje vaihtoehtoiseen määritykseen: Standardin EN 1993-1-4 mukaan teräslajeille A4 ja L4. Luokka 5. Ohje vaihtoehtoiseen määritykseen: Standardin EN 1993-1-4 mukaan teräslajille HCR. |
Types | Yksittäiset kiinnikkeet HK5 - U, HK5 - W. Kulmakiinnikkeet HK5 - F. Kulmakiinnikkeet HK5 - P. |
Load class | FV = 4,0 kN, FRd = 5,4 kN. FV = 8,0 kN, FRd = 10,8 kN. FV = 12,0 kN, FRd = 16,2 kN. |
Anchor length | 130 mm. 150 mm. 170 mm. 190 mm. 210 mm. 230 mm. 250 mm. 270 mm. 290 mm. 310 mm. 330 mm. 350 mm. |
Kestävyystiedot
Materiaali | Teräs |
Dokumentit

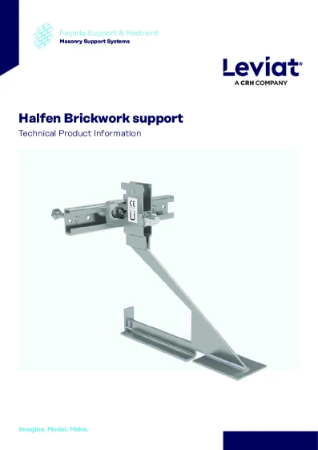

Tekninen tuoteinformaatio - HALFEN Brickwork Support Systems
